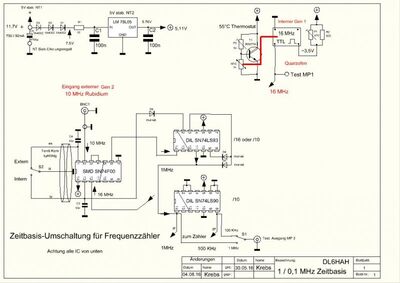

Zeitbasis-Umschaltung für Frequenzzähler

Die hier vorgestellte Schaltung ermöglicht eine Umschaltung auf eine externe 10 MHz Referenz-Quelle.
Der vorhandene Frequenzzähler hat eine interne Oszillatorfrequenz von 16 MHz.
Die notwendige Änderung des Teilungsfaktors wird über drei Gatter und einen Umschalter realisiert.
Die benötigten Ausgangsfrequenzen betragen 1 MHz und 100 KHz.
